光传输测试仪表

序号

技术参数项目

产品规格参数

1

测试波长

1310±20nm、1550±20nm、1625±10nm

2

动态范围

1310nm≥39dB、1550nm≥39dB、1625nm≥39dB

3

测试距离能力

0.21dB/km：≥160km0.24dB/km：≥140km0.27dB/km：≥120km测试曲线末端平滑无畸变

4

测试距离精度

≤ ±(1 + 测试距离 ×5×10⁻⁵ + 采样分辨率)

5

事件盲区

≤0.5m

6

衰减盲区

≤2.5m

7

损耗分辨率

0.001dB

8

线性度

≤0.03dB/dB

9

采样分辨率

0.04m～10m 连续可调

10

数据采样点

≥256000

11

反射准确度

≤±2dB

12

损耗阈值

≤0.01dB

13

脉冲宽度

3ns～20μs 可调

14

折射系数

1.0000～2.0000 自定义设置

1

多波长对比分析

单测试端口集成 1310nm/1550nm/1625nm 三波长测试；支持三波长测试结果同页表格对比，可直观展示光纤长度、总损耗、平均损耗、链路回损、平均接头损耗、最大接头损耗等数据，满足干线光缆工程验收查验需求。

2

曲线事件同屏联动

OTDR 测试曲线、光链路事件图、事件表三者同屏一体化关联显示；支持自定义不同波长测试曲线显示颜色，界面直观易读。

3

宏弯检测功能

精准识别光缆宏弯故障，自动显示宏弯事件、具体位置及宏弯损耗值；支持 1550nm/1625nm、1310nm/1550nm 波长损耗对比差值阈值设置，调节范围 0～15dB。

4

自定义参数设置

测试距离可在 60m～200km 范围内任意设定；测试时长可在 5s～300s 范围内自由调节；支持自定义折射系数、测试脉冲宽度等核心参数。

5

智能阈值判定

可自定义熔接损耗、连接损耗、反射率、光纤区段损耗等门限阈值；系统依据设定阈值自动判定光链路及各事件点合格状态。

6

测试模式与报告输出

支持平均测试、实时测试、自动一键式测试；测试数据可存储导出为 PDF、SOR、XML 等通用格式报告。

7

内置稳定光源

仪表集成光源工作模式，支持 1310nm、1550nm、1625nm 波长光源输出，满足光缆链路对纤、损耗测试场景。

8

集成光功率计

OTDR 测试口内置光功率计，支持 1310、1490、1550、1577、1625、1650nm 多波长功率检测；测量量程：-60dBm～+22dBm，即插即测收光功率。

9

光纤端面检测扩展

可扩展搭载光纤端面放大镜检测模块，支持单芯光纤、多芯 MPO 光纤端面高清检测；内置 IEC-61300-3-35 Ed.3 官方检测标准，自动判别端面缺陷。

1

显示屏

7 英寸户外专用彩色触摸屏

2

整机重量

含标配电池整机重量≤2.2Kg，便携易携带

3

外壳设计

全包橡胶防护结构，具备防震、防跌落、抗冲击特性，适应户外复杂作业环境

4

内置存储空间

≥5GB，可海量存储干线长距离光缆测试数据与曲线文件

5

外设接口

配备 USB 接口、以太网接口；支持文件数据导入导出、外接 USB 鼠标操控设备

6

中文操作系统

内置完整中文输入法，测试曲线、测试报告、文件命名均支持中文编辑保存

7

网络扩展功能

内置 FTP 服务器、VNC 远程访问、IE 浏览器功能，支持测试结果网络上传、远程设备运维操作

8

连续工作时长

内置锂电池续航时间≥10 小时

9

供电方式

支持 200-240V/50Hz 交流供电、直流锂电池供电；充电过程中可正常开展测试工作

10

工作温度

-10℃～+50℃

11

相对湿度

5%～95%（无凝露）

12

储存运输温度

-20℃～+60℃

13

开机启动时间

≤25 秒，开机快速进入测试界面

1

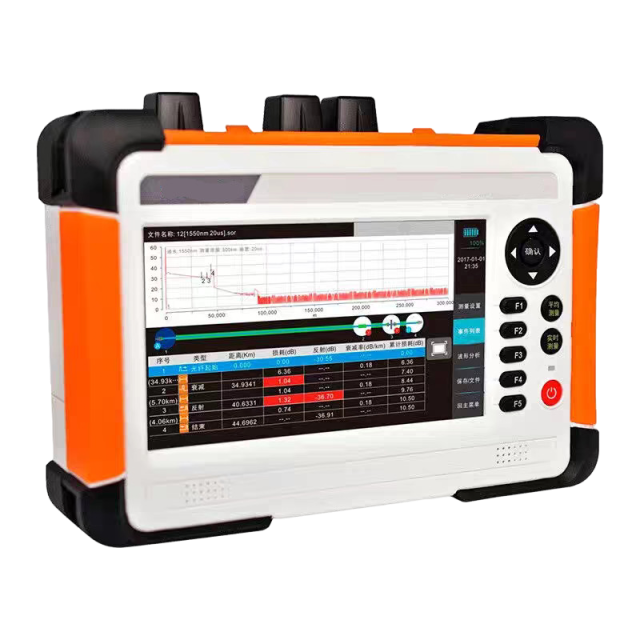

光时域反射仪主机

动态范围：≥39dB/≥39dB/≥39dB（1310nm/1550nm/1625nm）

1 台

2

专用锂电池

大容量可充电锂电

1 个

3

电源适配器

适配主机充电及市电工况使用

1 个

4

出厂检测报告

原厂整机性能校准、出厂检测资料

1 份

5

专业仪器便携包

防震、抗压、耐磨专用防护包

1 个
